アンダーカット処理

アンダーカットとは、成形品を金型から取出すとき、そのままの状態では離型できない凸形状や凹形状のことをいいます。
そのアンダーカット部にあたる金型の部分を、離型できるように移動させる処理がアンダーカット処理です。
アンダーカットが、成形品の外側にあるか内側にあるかで、アンダーカット処理の方法が異なります。

アンダーカット部がある成形品をいくつかあげます。

押しピン	ドライバーの握り	カップの握り

ここでは、アンダーカット処理で外側スライドコア方式、内側スライド方式、油圧シリンダ方式について説明します。

外側スライドコア方式

外側のアンダーカット部の処理には、外側スライドコア方式を使用するのが一般的です。
スライドコアは、金型の開閉動作と連動してスライドコアをスライドさせ、アンダーカット部を処理します。
これ以外にも、油圧シリンダを使用する方式がありますが、油圧シリンダ方式はこの後で詳しく説明します。

---

スライドコア本体

型開きの動作と一緒にアンダーカット処理を行う部分で、スライドコアの移動量とアンギュラピンの角度と長さの関係が重要です。
型が閉じて射出するときの圧力は、固定側型板につけてあるロッキングブロックで受けます。開くと同時に、アンギュラピンが上がり、その力でスライドコアが動いて成形品が抜けるようにします。コア戻し用スプリングは、型が開いたときにスライドコアがズレないように支えます。
また、スライドコアが下がり過ぎると、穴がずれてアンギュラピンが入らなくなるので、コアストップブロックをつけます。

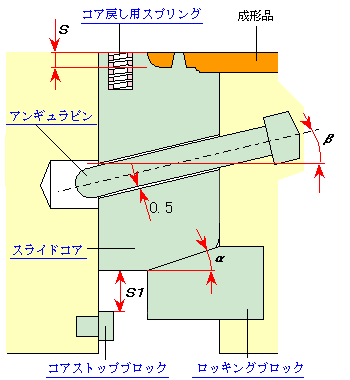

この関係は次のようになります。

（図中の名称をクリックすると解説が表示されます）

逃がす距離とアンギュラピンの傾斜角度は次のようになります。 S ：アンダーカット量 S1 ：スライドストローク量 α ：スライドコアの傾斜角度 β ：アンギュラピンの傾斜角度 S1 ＝ S ＋ 5mm以上 α ＝ β ＋ （2ﾟ〜5ﾟ） β ≦ 20ﾟ スライドコアとロッキングブロックが、型開閉するときに干渉しないようにするため、アンギュラピンの傾斜角をロッキングブロックの傾斜角よりも小さくします。 また、加工するときの誤差を考えて、アンギュラピン用穴には0.5mmのすき間をつけてあります。
