ガススプリング (Gas Spring)
ガススプリングホルダー (Gas Spring Holder)

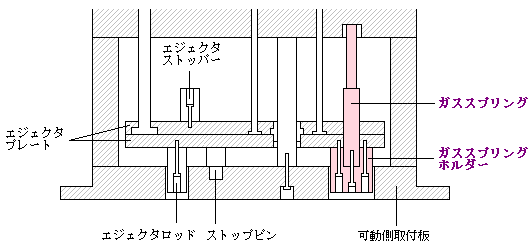

ガススプリングは、エジェクタプレートを強制的に押戻すスプリングのことで、充填圧力を調整することでスプリングの強さを調整することができる。
ガススプリングを使用する場合は、高温を避ける必要がある。（熱でガスが膨張し、正規のガススプリングの機能が満たせないことがあるため）
充填圧力の計算
初期荷重 ( Wo ) より充填圧力 ( P ) を求めると
P = 100 × Wo / C ( C ：
定数 ）
充填圧力 ( P ) とガススプリング定数 ( G ） より相当バネ定数 ( K )
を求めると
ピストンロッドの上死点からの変位量 ( x ) における力 ( W ) を求めると
※定数 ( C ) とガススプリング定数 ( G ) は、各メーカーのカタログの数値を参照して下さい。

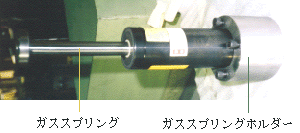

ガススプリングホルダーは、エジェクタプレートにガススプリングを固定するために使用するブロックのこと。
エジェクタロッドの役目も果たすため、ボルト取付穴用の座グリ加工がされている。
