1.2 主な部品の機能

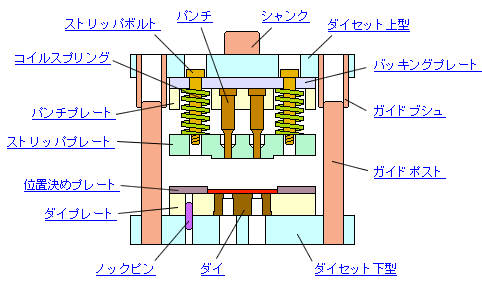

金型の分解図

金型は大きく３つの部分から成り立ちます。

(1) 刃部

加工するための要素で、材料に直接作用します。

部品名：

 パンチ・ダイ

(2) 保持部

刃部を固定するための要素で、プレス機械に取り付けます。
部品名： パンチプレート・ダイプレート・バッキングプレート・ダイセットなど

(3) 補助部

刃部が機能する為の補助作業を行います。
部品名： ストリッパ・ガイドピン・ガイドブシュ・コイルスプリングなど

部品名称と機能

部品名称をクリックすると解説が表示されます。

主な部品

Boy 　
　
　
Girl
　

その他、機能別に分類すると、次のような部品があります。

(1) スクラップおよび製品の除去
　 　ノックアウト、エジェクタ、リフタ

(2)

素材および製品の位置決め
　 　ストップピン、位置決めピン、パイロットピン

(3) 可動部分の位置決め
　 　ハイトブロック
