このたび、NDESが販売を開始いたします「JMAG for CATIA V5 ver.1.0」についてご紹介します。

「JMAG for CATIA V5 ver.1.0」は、3次元CADシステムである「CATIA」に「JMAG」のテクノロジーをアドオンした電磁界シミュレーションソフトウェアです。設計とシミュレーションの距離が近づいたことで、電気電子機器製品の開発・設計の確認が即時に行えます。

例えばモータやトランスに対しては、小型化や高効率化の要求が高まっていますが、小型化を進めるために様々な理由から損失が大きくなってしまうことがあります。この問題に対して、電磁界シミュレーションを行うことで、損失を生み出している要因を視覚的に確認でき、対策を立てることができます。

電気電子機器の設計のためのインダクタンス、トルクなど基本特性が簡単に算出できます。また、形状をパラメトリックに変更し、それぞれの特性を即座に求めることができるので、試作回数を低減することも可能です。

＜電磁界シミュレーション テーマ例＞

• 磁気飽和や漏れ磁束、動作点の確認
• インダクタンスの確認
• 負荷時、無負荷時のトルク計算 など

＜出力項目例＞

• 磁束密度・電流密度・磁力
• トルク等の特性値算出 など

1つのパネルで、電磁界シミュレーションの条件設定（材料、メッシュ、運動、出力）のすべ全てが行えます。また、設定している項目に矛盾が生じている場合は、パネル上で警告シグナルが表示され、ユーザへ注意・確認が促されますので設計者の方は迷うことなくシミュレーション（操作）を進めることができます。

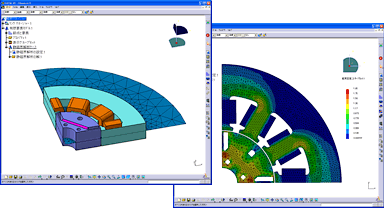

3次元形状より断面を取り出した断面解析が可能です。断面解析を有効に活用することにより、計算時間の短縮を図りながら精度の高いシミュレーション結果を得ることができます。

電磁界シミュレーションで使用される材料特性データとして、大手メーカから正式に提供された信頼性の高い「JMAG」の材料データベースを参照できるので、材料選択時の手間を軽減できます。

電磁界シミュレーションに適したメッシュを作成するため、JMAGメッシャーを採用しており、部品に対するスタンダードな自動メッシュ生成機能、パーツやフェイス毎のサイズ指定などの詳細な設定機能などがあります。それ以外にも、計算対象領域の空気メッシュの生成機能、モータのような回転・並進運動するモデルを表現するのに適したスライドメッシュ生成機能、要素サイズに起因する結果の精度向上を図るのに適したリメッシュが可能なアダプティブメッシュ機能を備えており、条件に応じて最適なメッシュを作成することができます。
