はじめに

日本の製造現場を見る限り2D図面の利用比率はまだ高いようです。形状情報の伝達については3Dビューワで充分に渡すことができていますが、寸法、公差、仕上げ、材質などの属性情報がまだ充分でなかったり、CADやツール毎に仕様がばらばらであることが、図面レス運用が進まない大きな一因と思われます。JAMA、JEITAなどの3D単独図標準化が進み、ツールがみな準拠すれば図面レスは加速しそうですが、現段階では3D伝達の良さを活かし、不足部分は図面運用も残して補う形が現実的です。

金型メーカの事例：金型組立資料

Space-E/Moldを利用して3次元金型設計を行っている金型メーカ様の事例です。

■金型組立工程で金型部品番号の確認

設計部が作成したモールドベース（3D CADデータ）のモデルを組立工程で確認するため、現場にDarwin Vue専用PCを設置しました。3D CADデータはLANで共有しています。

Darwin Vueを使って、イジェクタピンなどの金型部品の部品番号を閲覧できるので、3Dでの配置位置を見ながら部品情報を確認できます。

成形メーカ・金型メーカの事例：見積・検品

見積・検品にDarwin Vueを利用している事例です。

■アンダーカット部の検出

システムが部品形状から自動的にアンダーカット領域を検出します。熟練した金型技術者でなければ、つい見逃してしまいがちなアンダーカット領域を見つけ、スライド検討などをすばやく正確に行えるようになります。

■正確な見積作成

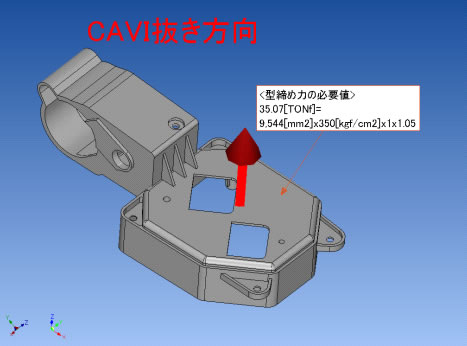

Darwin Vueの見積支援機能では、部品データが配信された際にプラ部品のCAVI抜き方向投影面積、プレス部品の剪断周長を簡単な操作で求めた後、型内圧力、取個数などを設定して必要型締め力、必要剪断力を算出できます。この見積支援機能と3Dの形状確認により、正確な見積をすばやく作成できるようになりました。

■バリ位置の記入

事務機メーカ 生産技術部、金型メーカの事例：金型構想書

金型構想書にDarwin Vueを利用している事例です。

■コメント履歴機能の活用

自動車部品メーカの事例：生産要件盛り込み

生産要件盛り込みにDarwin Vueを利用している事例です。

■打合せの効率向上
